A5系列PLC实时时钟的设定与读取
发布时间: 2012.08.16

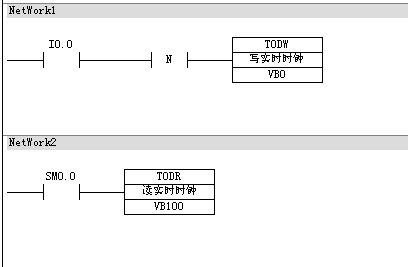

A5系列PLC内含实时时钟，可利用时钟指令可以实现调用系统实时时钟或根据需要设定时钟，这对控制系统运行的监视、运行记录及和实时时间有关的控制等十分方便。时钟指令有两条：读实时时钟和设定实时时钟。指令格式如下。

指令大类	时钟指令
指令简介	读实时时钟指令	写实时时钟指令
梯形图提示符	TODR	TODW
语句表	TODR	TODW
参数个数	1
参数的允许值	VB, IB, QB, MB, SMB, SB, LB, VD, AC, *LD
参数类型	字节
指令说明	使能有效时，读取实时时钟指令：系统读取实时时钟当前时间和日期，并将其载入以地址T起始的8个字节的缓冲区。	使能有效时，设定实时时钟指令：系统将包含当前时间和日期以地址T起始的8个字节的缓冲区装入PLC的时钟

指令使用说明：

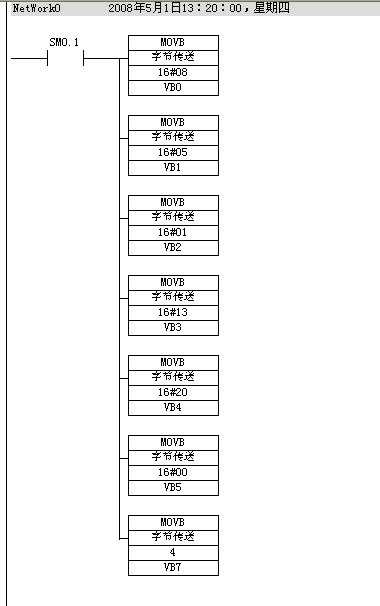

（1）8个字节缓冲区（T）的格式如下表所示。所有日期和时间值必须采用BCD码表示，例如：对于年仅使用年份最低的两个数字，16#05代表2005年；星期从1~7，0表示禁用星期。

地址	T	T+1	T+2	T+3	T+4	T+5	T+6	T+7
含义	年	月	日	小时	分钟	秒	0	星期
范围	00～99	01～12	01～31	00～23	00～59	00～59		0～7

图表 8字节缓冲区的格式

（2）A5不根据日期核实星期是否正确，不检查无效日期，例如2月31日为无效日期，但可以被系统接受。所以必须确保输入正确的日期。

（3）不能同时在主程序和中断程序中使用TODR/TODW指令。

（4）对于没有使用过时钟指令或长时间断电或内存丢失后的PLC，在使用时钟指令前，要通过对PLC时钟进行设定，然后才能开始使用时钟指令。
