校准、量程与增益选择
校准与量程选择开关位置


输入校准
由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。
模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。
校准步骤如下：
1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
2、接通PLC系统的CPU和模块电源，等待15分钟以上。
3、用一个变送器、一个电压输入源或一个电流输入源，将零值信号加到模块的一个输入端。
4、在CPU中读取该输入端的测量值读数。
5、调节OFFSET(偏移)电位器，直到该读数为零，完成调零校准。
6、接着，在该输入端输入一个满刻度值信号，读出CPU中的测量值读数。
7、调节GAIN(增益)电位器，直到该读数为32000。
8、必要时，重复步骤3～7。

量程与增益选择
表1所示为如何用DIP开关设置EM235模块。开关SW1到SW6可选择模拟量输入范围和分辨率。所有的输入设置成相同的模拟量输入范围和格式。表2所示为如何选择单/双极性（SW6）、增益（开关SW4和SW5）和衰减（开关SW1、SW2和SW3）。下列表中，ON为接通，OFF为断开。

表1 EM235选择模拟量输入范围和分辨率的开关表

单极性						满量程输入	分辨率
SW1	SW2	SW3	SW4	SW5	SW6
ON	OFF	OFF	ON	OFF	ON	0- 50 mV	12.5 μV
OFF	ON	OFF	ON	OFF	ON	0 - 100 mV	25 μV
ON	OFF	OFF	OFF	ON	ON	0 - 500 mV	125 μV
OFF	ON	OFF	OFF	ON	ON	0 -1 V	250 μV
ON	OFF	OFF	OFF	OFF	ON	0 - 5 V	1.25 μV
ON	OFF	OFF	OFF	OFF	ON	0 -20 mA	5 μA
OFF	ON	OFF	OFF	OFF	ON	0 -10 V	2.5 mV
双极性						满量程输入	分辨率
SW1	SW2	SW3	SW4	SW5	SW6
ON	OFF	OFF	ON	OFF	OFF	±25 mV	12.5 μV
OFF	ON	OFF	ON	OFF	OFF	±50 mV	25 μV
OFF	OFF	ON	ON	OFF	OFF	±100 mV	50 μV
ON	OFF	OFF	OFF	ON	OFF	±250 mV	125 μV
OFF	ON	OFF	OFF	ON	OFF	±500 mV	250 μV
OFF	OFF	ON	OFF	ON	OFF	±1 V	500 μV
ON	OFF	OFF	OFF	OFF	OFF	±2.5 V	1.25 mV
OFF	ON	OFF	OFF	OFF	OFF	±5 V	2.5 mV
OFF	OFF	ON	OFF	OFF	OFF	±10 V	5 mV

表2 EM235选择单/双极性、增益和衰减的开关表

EM 235 开关						单/双极性选择	增益选择	衰减选择
SW1	SW2	SW3	SW4	SW5	SW6
					ON	单极性
					OFF	双极性
			OFF	OFF			x1
			OFF	ON			x10
			ON	OFF			x100
			ON	ON			无效
ON	OFF	OFF						0.8
OFF	ON	OFF						0.4
OFF	OFF	ON						0.2

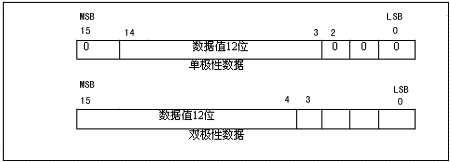

输入数据格式

注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。

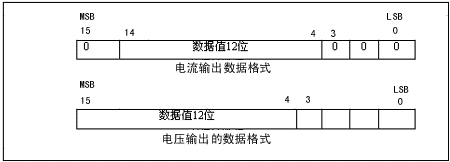

输出数据格式

注意：数模转换器（DAC）的12位读数，其输出数据格式是左端对齐的，最高有效位是符号位(0表示是正数)，数据在装载到DAC寄存器之前，4个连续的0是被裁断的，这些位不影响输出信号值。
