端子连接

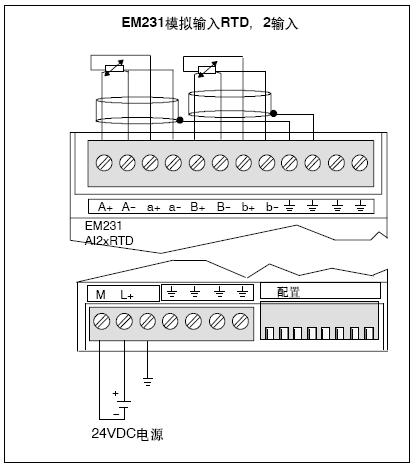

RTD与传感器的接线

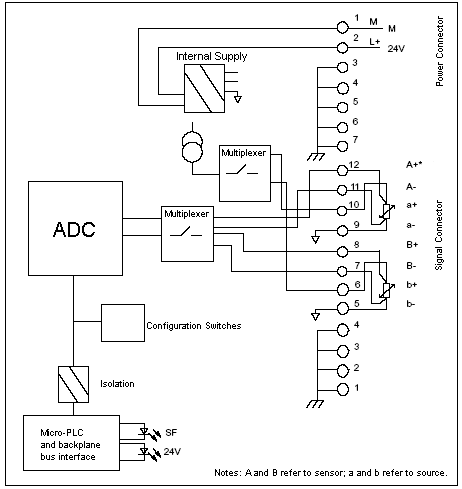

用户可以直接将热电阻传感器直接接到CN-200 EM231热电阻模块上，也可使用扩展接线方式。使用屏蔽线可达到最好的抗噪性，如果用户使用屏蔽线，应将屏蔽线接到信号连接器的1至4针接地点上。该接地点与电源连接器的3至7针共地。如果有的热电阻输入通道没有使用，用户应将一个电阻器与未使用的输入通道相连，以防止由于浮地输入信号产生的误差影响有效通道的错误显示。
用户需将电源连到电源连接器的1和2针上。用户必须将电源连接器的针3接到附近的机壳地。用户可任选三种接线方式之一将热电阻模块与传感器相连。精度最高的是4线接法，精度最低的是2线接法，建议只有在用户应用中不在乎导线误差时才用2线接法。
选择热电阻类型

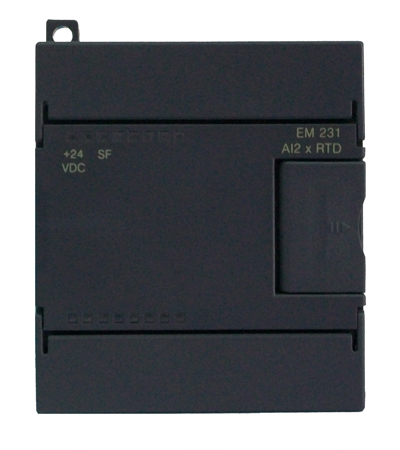

EM 231热电阻模块使CNS7-200 PLC能方便的与多种热电阻传感器连接。用户可以通过DIP开关来选择热电阻的类型、接线方式、测量单位和开路故障的方向。连接到同一个模块上的所有热电阻必须是同类型热电阻。

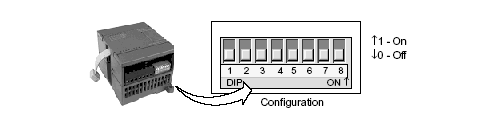

DIP选择开关位于模块的右下部，如下图所示。为使DIP开关设置起作用，用户需要给PLC或用户24V电源断电再通电。
表1 热电阻的类型对应的DIP开关配置表
| 热电阻类型 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
| 100 Pt 0.003850(Default) |
0 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003850 |
0 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
1 |
| 100Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
0 |
| 200Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
1 |
| 500Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
0 |
| 1000Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
1 |
| 100Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
0 |
| 200Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
1 |
| 500Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
0 |
| 1000Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
1 |
| 100Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
0 |
| 200Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
1 |
| 500Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
0 |
| 1000Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
1 |
| 100Ω Pt 0.00302 |
1 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
1 |
| 保留 |
1 |
0 |
1 |
0 |
0 |
| 100Ω Ni 0.00672 |
1 |
0 |
1 |
0 |
1 |
| 120Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
0 |
| 1000Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
1 |
| 100Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
0 |
| 120Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
1 |
| 1000Ω Ni 0.006178 |
1 |
1 |
0 |
1 |
0 |
| 10000Ω Pt 0.003850 |
1 |
1 |
0 |
1 |
1 |
| 10Ω Cu 0.004270 |
1 |
1 |
1 |
0 |
0 |
| 150Ω FS Resistance |
1 |
1 |
1 |
0 |
1 |
| 300Ω FS Resistance |
1 |
1 |
1 |
1 |
0 |
| 600Ω FS Resistance |
1 |
1 |
1 |
1 |
|
表2 配置断线检测标定方向、测量单位和热电阻接线方式
| SW6 |
标定方向 |
SW7 |
测量单位 |
SW8 |
接线方式 |
| 0 |
正标定 (+3276.7度) |
0 |
摄氏度 (℃) |
0 |
3线 |
| 1 |
负标定(-3276.8度) |
1 |
华氏度 (℉) |
1 |
2线或4线 |
