正航A5/CN系列PLC基本程序设计范例六
发布时间: 2012.08.16

摘要]：停车场检票口为单车道，通过交通控制指示灯，保证在任何时刻只有一辆车通过，避免进入停车场的车和离开停车场的车发生“撞车”事故。
1 - 6
互锁控制回路

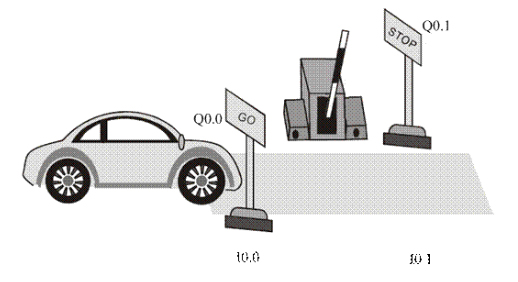

【控制要求】停车场检票口为单车道，通过交通控制指示灯，保证在任何时刻只有一辆车通过，避免进入停车场的车和离开停车场的车发生“撞车”事故。
【元件说明】

PLC软元件	说明
I0.0	汽车进入停车场传感器，当有汽车进入时，I0.0 状态为On
I0.1	汽车离开停车场传感器，当有汽车进入时，I0.1 状态为On
Q0.0	汽车进入停车场指示灯（On 时指示”GO”，Off 时指示”STOP”）
Q0.1	汽车离开停车场指示灯（On 时指示”GO”，Off 时指示”STOP”）

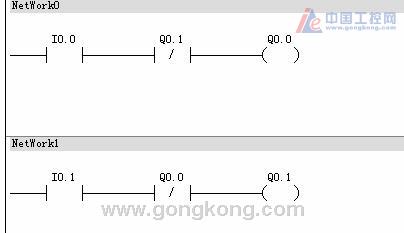

【控制程序】

【程序说明】

•停车场用两个指示灯牌来分别指示汽车进入和离开。利用互锁结构保证只有一个指示灯牌为“GO” 状态，保证车辆进出正常，不会“撞车”。
•当汽车进入停车场靠近检票栏时，I0.0（进入传感器）为 On，Q0.0=On ，进入停车场指示灯牌指示“GO”，同时，离开停车场指示灯被关断，指示为“STOP” ，允许汽车进入停车场，禁止汽车离开。
•当汽车离开停车场靠近检票栏时，I0.1（离开传感器）为On，Q0.1=On ，离开停车场指示灯牌指示“GO” ，离进入停车场指示灯牌指示“STOP” 。
