- 正航A5/CN系列PLC基本程序设计范例五
- 发布时间: 2012.08.16
- [摘要]：【控制要求】•按下START 按钮一次，吊扇运转；按下STOP 按钮一次，吊扇停止。 •按下TEST 按钮，测试吊扇电机是否运转正常。
1- 5
自锁控制回路

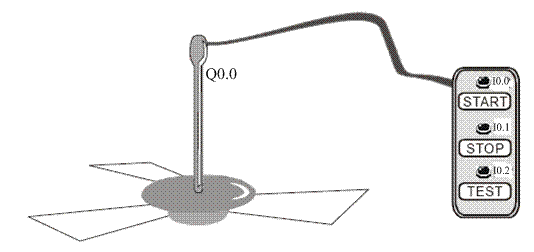

【控制要求】•按下START 按钮一次，吊扇运转；按下STOP 按钮一次，吊扇停止。
•按下TEST 按钮，测试吊扇电机是否运转正常。
【元件说明】
| PLC软元件 | |
| 说 明 |
| I0.0 | START 按钮，当按下时，I0.0 状态为On |
| I0.1 | STOP 按钮，当按下时，I0.11 状态为On |
| I0.2 | TEST 按钮，当按下时，I0.2 状态为On |
| I0.3 | 故障信号 |
| Q0.0 | 吊扇电机控制信号 |
【控制程序】
【程序说明】
•轻按一下START 按钮，I0.0=On ，在没有故障的情况下（I0.2=Off），吊扇运转。这需通过一个自锁电路来实现，其原理是把输出Q0.0 拉回来当作一个输入条件来实现，避免了为让吊扇运转而一直按着START 按钮。
•按下STOP 按钮，I0.1=On，Q0.0=Off ，吊扇停止运转。
•当故障发生（I0.2=On），Q0.0=Off ，吊扇停止运转。
•按下TEST 按钮，I0.2=On ，在吊扇无故障（I0.3=Off ）情况下，Q0.0=On ，吊扇运行；松开TEST 按钮，吊扇即停止运行，达到测试吊扇电机是否正常的目的。
