- 正航A5/CN系列PLC基本程序设计范例四
- 发布时间: 2012.08.16
- 摘要]：开关由On→Off 动作时候产生一个扫描周期的脉冲，作为条件去触发控制电磁阀或其它装置。
1 - 4

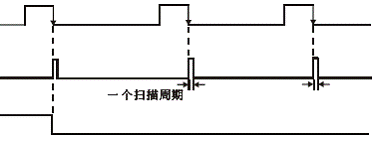

下降沿产生一个扫描周期脉冲
【控制要求】
•开关由On→Off 动作时候产生一个扫描周期的脉冲，作为条件去触发控制电磁阀或其它装置。
【元件说明】
| PLC 软元件 | 控制说明 |
| I0.0 | 开关，由On→Off |
| M0.0 | 一个扫描周期的触发脉冲 |
| Q0.0 | 电磁阀 |

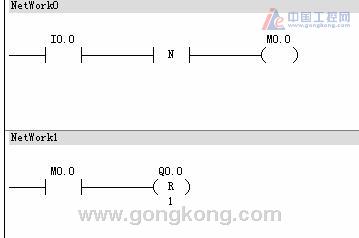

【控制程序】
【程序说明】
• I0.0 由On→Off动作时(下降沿触发)，经触点（ED）产生一个扫描周期的时钟脉冲，驱动输出线圈M0.0导通一个扫描周期。
• M0.0=1 时，Q0.0 被复位为Off，并保持，电磁阀被关断。
