- 正航A5/CN系列PLC基本程序设计范例三
- 发布时间: 2012.08.16

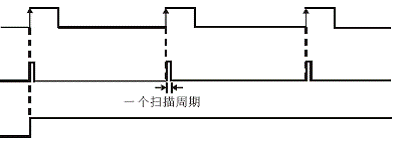

- [摘要]：开关由Off→On 动作时产生一个扫描周期的脉冲，作为条件去触发指示灯或其它装置。

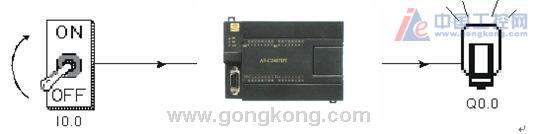

【控制要求】
•开关由Off→On 动作时产生一个扫描周期的脉冲，作为条件去触发指示灯或其它装置。
【元件说明】
| PLC 软元件 | 控制说明 |
| I0.0 | 开关，由Off→On |
| M0.0 | 一个扫描周期的触发脉冲 |
| Q0.0 | 指示灯 |

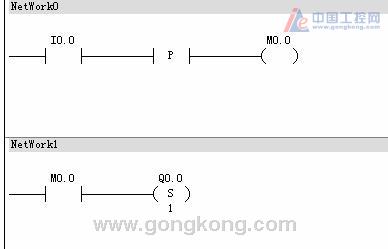

【控制程序】
【程序说明】
• I0.0 由Off→On 动作时(上升沿触发)，经触点（EU）产生一个扫描周期的时钟脉冲，驱动输出线圈M0.0导通一个扫描周期。
• M0.0=On 时，Q0.0 被置位为On，并保持，指示灯被点亮或驱动其它装置。
